Габаритные размеры и масса (основные типоразмеры)

Изолирующие монолитные муфты (электроизолирующие вставки)

Структура условного обозначения изолирующей монолитной муфты: ИММ-XX-YY-ZZ, где:

  • ИММ – изолирующая монолитная муфта;
  • XX – наружный диаметр (DE) патрубков
  • муфты и присоединяемого трубопровода, мм;
  • YY – рабочее давление муфты (PN), МПа;
  • ZZ – климатическое исполнение (У или ХЛ).

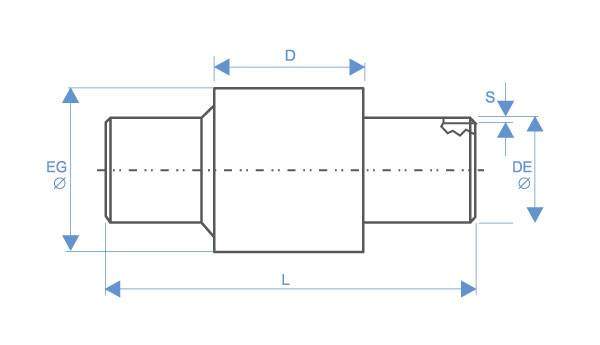

DE, мм PN, МПа S, мм& EG, мм A, мм L, мм Масса, кг

32

1,6

4

66

55

250

1,6

9,8

3,5

88

76

400

3

16,0

5

88

130

600

7,3

57

1,6

4

88

62

500

5

9,8

5

114

102

700

10

12,0

5

120

112

700

12

16,0

6

130

152

700

17

25,0

6

175

214

750

39

89

1,6

4

126

62

500

7

9,8

5

156

120

700

18

12,0

5

160

122

700

20

16,0

6

160

168

800

28

25,0

8

192

186

800

43

108

1,6

6

150

72

500

12

9,8

6

184

128

700

26

12,0

6

186

132

700

28

16,0

6

200

196

800

49

25,0

9

230

200

800

61

114

1,6

6

154

76

500

15

9,8

6

190

132

700

30

12,0

7

195

150

800

35

16,0

8

210

160

800

45

25,0

8

290

260

800

122

159

1,6

6

216

96

600

24

9,8

8

237

160

700

48

12,0

8

248

170

800

56

16,0

10

250

210

800

65

25,0

14

270

284

1000

123

219

1,6

8

277

106

600

41

9,8

10

297

180

800

81

12,0

12

320

240

800

115

16,0

16

330

234

1000

159

25,0

18

428

324

1000

322

273

1,6

8

327

116

700

55

9,8

10

364

220

800

120

12,0

14

390

246

1000

180

16,0

16

415

272

1000

251

25,0

16

465

340

1000

376

325

1,6

8

381

154

700

74

9,8

12

430

242

800

177

12,0

16

460

254

1000

262

16,0

20

480

296

1000

360

25,0

22

520

368

1000

420

426

1,6

10

530

250

900

270

9,8

16

550

276

1000

344

12,0

25

565

266

1000

405

16,0

25

578

322

1000

515

25,0

32

640

410

1500

1008

530

5,4

10

668

262

1200

390

7,4

12

668

292

1200

450

9,8

13

675

326

1200

515

12,0

15

675

350

1200

540

16,0

16

685

386

1200

637

25,0

18

695

410

1200

710

630

5,4

12

782

326

1200

600

7,4

14

782

346

1200

720

9,8

16

782

366

1200

770

12,0

19

784

398

1200

828

16,0

20

792

410

1200

856

25,0

22

792

442

1200

998

720

5,4

12

862

322

1300

665

7,4

15

865

362

1300

795

9,8

17

874

406

1300

936

12,0

22

890

410

1300

1125

16,0

24

967

466

1300

1480

25,0

28

990

492

1300

1544

820

5,4

16

968

346

1500

975

7,4

16

972

406

1500

1083

9,8

20

984

446

1500

1330

12,0

22

992

478

1500

1570

1020

5,4

15,2

1190

452

1600

1514

7,4

18

1200

506

1600

1815

9,8

24

1230

556

1600

2416

12,0

30

1230

562

1600

2660

1220

5,4

16

1450

556

1800

2702

7,4

21

1470

620

1800

3413

9,8

29

1495

686

1800

4395

12,0

30

1500

714

1800

4700

1420

5,4

23,2

1670

586

2000

4088

7,4

25,8

1680

676

2000

4802

9,8

32

1688

736

2000

5627

12,0

37,9

1710

756

2000

7230
