Контроль подвижек грунта

(ТСТ-ПИКеТ-КГ)

Назначение системы

Трубопровод, проложенный в грунте, будучи более жесткой структурой по отношению к грунту реагирует на первичные грунтовые процессы, такие как оползни, карсты, термокарсты, суффозия, криповые подвижки и т.д. с определенным временным запаздыванием. ТСТ-ПИКеТ-КГ позволяет контролировать подвижки вмещающего трубопровод грунта, обеспечивая раннее прогнозирование будущих изменений деформированного состояния трубопровода.

Техническое решение

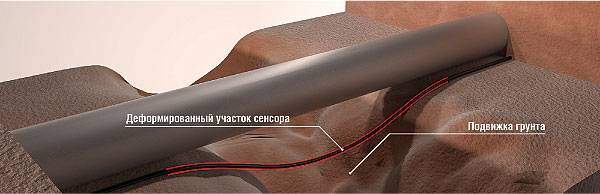

Слева приведена графическая иллюстрация решения по контролю грунтовых подвижек в непосредственной близости от трубопровода. В зависимости от проекта (от типа предполагаемых грунтовых процессов) подбирается оптимальная конструкция сенсора и/или оптимальная конструкция якорей (элементов, позволяющих сенсору не проскальзывать в грунте, а перемещаться вместе с грунтом). В отличие от решения ТСТ-ПИКеТ-ДТ (с приклейкой сенсоров деформации непосредственно на трубу) данное решение по сути является не количественным, а индикативным. С другой стороны, оно существенно экономичнее по стоимости и существенно проще и быстрее в инсталляции. Таким образом, можно выбирать наиболее оптимальное решение под требования конкретного проекта.

Значимые характеристики подсистемы

  • Одно устройство опроса позволяет контролировать до 100 км грунта-основания трубопровода
  • Индикативные измерения (есть/нет негативное грунтовое событие и интенсивность детектируемого события)
  • Определение местоположения события с пространственным разрешением 0,5 – 3 м (зависит от настроек системы под требования заказчика)
  • Типичное время опроса одного участка мониторинга несколько минут (зависит от настроек системы под требования заказчика)
