Обнаружение несанкционированной

виброакустической активности

(мониторинг виброакустического воздействия) ТСТ-ПИКЕТ-КВ-ОС

Назначение и возможности подсистемы ТСТ-ПИКеТ-КВ-ОС

Назначение

  • обеспечение контроля несанкционированной активности на протяженных объектах;
  • ранее обнаружение событий несанкционированной активности на протяженных объектах и распознавание класса событий;
  • своевременное формирование аварийных сообщений при выявлении определенных классов виброакустических событий.

Возможности

  • обнаружение виброакустических событий на объекте мониторинга;
  • распознавание класса события;
  • определение местоположения событий;
  • отображение местоположения события в реальном времени с привязкой к географической карте или плану;
  • интеграция в системы верхнего уровня.

Технология когерентной рефлектометрии

Когерентный рефлектометр (анализатор DAS / Distributed Acoustic System) - прибор для виброакустического контроля протяжённых объектов, который позволяет детектировать виброакустические возмущения, вызванные активностью в зоне мониторинга. В качестве чувствительного элемента (сенсора) используется оптическое волокно в составе волоконно-оптического кабеля. Когерентный рефлектометр способен фиксировать одновременно сотни событий.

Принцип работы когерентного рефлектометра

Принципиальная схема работы когерентного рефлектометра

Области применения ТСТ-ПИКеТ-КВ-ОС

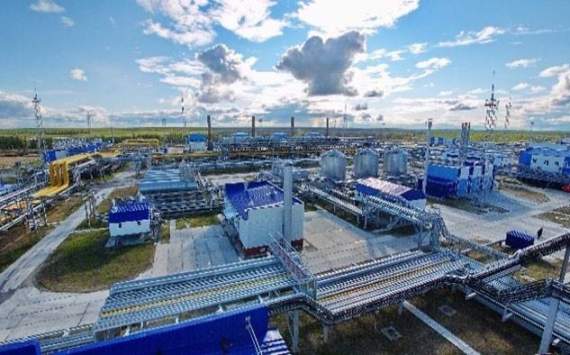

Нефтегазовый сектор

  • Обнаружение несанкционированной активности вдоль трубопровода. Предотвращение непреднамеренного повреждения или врезки.
  • Обнаружение и определение текущего местоположения внутритрубного очистного или диагностического устройства.
  • Охрана периметра площадных объектов.

Телекоммуникации

  • Обнаружение несанкционированной активности в охраной зоне вдоль волоконно-оптических линий связи.
  • Обнаружение вскрытия колодцев кабельной канализации, проведения работ в кабельной канализации.

Охранные системы

  • Охрана границ и периметров протяженных объектов

Преимущества от внедрения подсистемы ТСТ-ПИКеТ-КВ-ОС

  • Обнаружение виброакустической активности и распознавание классов событий в зоне мониторинга одним устройством опроса протяженностью линейного объекта до 150 км;
  • Высокая точность определения места события (до 10 м);
  • Обнаружение места повреждения линейной части подсистемы в реальном масштабе времени;
  • Распознавание событий на основе обучаемой нейронной сети;
  • Когерентный рефлектометр с применением новейших мировых разработок (более высокий уровень чувствительности и отсутствие «мертвых зон»);
  • Возможность объединения серии из более чем 20-ти систем в единую сеть мониторинга протяженных объектов;
  • Возможность дублирования рубежей охраны для повышения надежности и отказоустойчивости системы. Совместная обработка и аггрегация событий от нескольких систем мониторинга, производящих мониторинг одной и той же географической точки, повышает вероятность обнаружения события и его классификацию. Дублирование рубежей также сохраняет полную работоспособность системы в случае единичного обрыва кабеля;
  • Многофункциональный и удобный пользовательский интерфейс, легкость интеграции в надсистему через API;
  • Реализация программы импортозамещения (российская разработка и производство).

Дальность обнаружения и распознавания событий подсистемой ТСТ-ПИКеТ-КВ-ОС
