Блоки совместной защиты

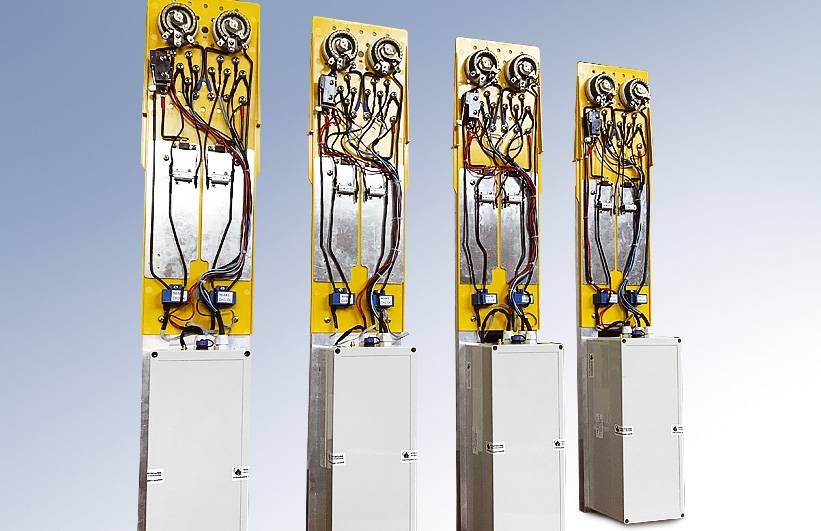

1. Блок совместной защиты реостатный БСЗ (Р)

Производится в двух исполнениях:

БСЗ(Р) в шкафу

Применение силовых реостатов позволяет производить плавную регулировку сопротивления каналов без использования электричес¬ких перемычек, не отключая станции катодной защиты. Встроенный измерительный шунт позволяет определять величину тока канала с помощью милливольтметра. Защита БСЗ(Р) от атмосферных перенапряжений обеспечивается устройством грозозащиты (варистором).

Технические характеристики
Максимальный электрический ток Диапазон регулирования электрического сопротивления реостата Число каналов регулирования

0…30 Ом 1…n
10А 0…0,5 Ом 1…n
14А 0…0,5 Ом 1…n
25А 0…0,25 Ом 1…n
34А 0…0,25 Ом 1…n

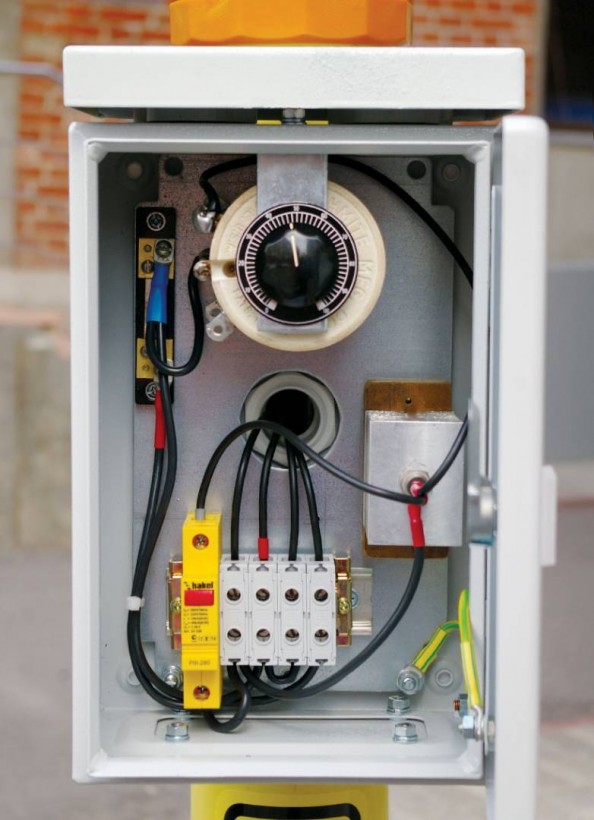

БСЗ (Р) на клеммной панели

Применение силовых реостатов позволяет производить плавную регулировку сопротивления каналов без использования электрических перемычек, не отключая станции катодной защиты. Встроенный измерительный шунт позволяет определять величину тока канала с помощью милливольтметра.

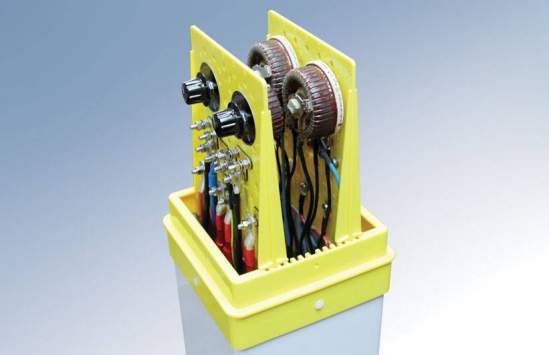

Четырехканальный БСЗ-14А Четырехканальный БСЗ-14А
Технические характеристики
Максимальный электрический ток Диапазон регулирования электрического сопротивления реостата Число каналов регулирования

0…30 Ом 1…4
10А 0…0,5 Ом 1…4
14А 0…0,5 Ом 1…4
25А 0…0,25 Ом 1
34А 0…0,25 Ом 1

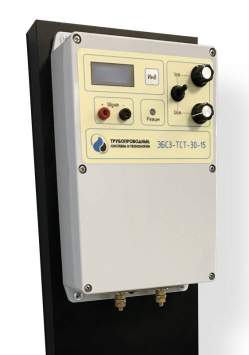

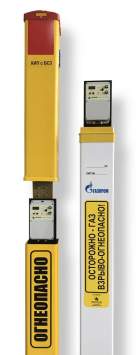

2. Электронный блок совместной защиты (ЭБСЗ)

Область применения ЭБСЗ – системы электрохимической защиты металлических сооружений от коррозии

ЭБСЗ используются в схемах совместной катодной защиты и могут, в зависимости от исполнения, обеспечивать одновременную защиту нескольких подземных металлических сооружений от одной станции катодной защиты путем распределения выходного тока на защищаемые сооружения и раздельного установления оптимального защитного тока или потенциала для каждого из защищаемых сооружений.

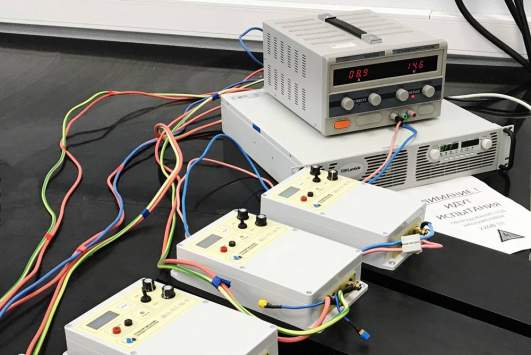

Электрические испытания электронных БСЗ Электрические испытания электронных БСЗ

ЭБСЗ не содержит встроенных источников питания. Питание осуществляется за счет разности потенциалов между защищаемыми сооружениями.

ЭБСЗ поддерживает работу в следующих режимах:

  • режим стабилизации тока
  • режим стабилизации разности потенциалов

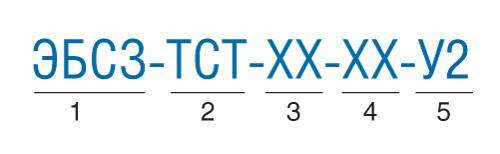

1 – условное наименование продукции
2 – условное наименование предприятия-изготовителя
3 – номинальный ток
4 – номинальная разность потенциалов
5 – климатическое исполнение (У2)

Пример заказа ЭБСЗ-ТСТ с номинальным выходным током 30 А, номинальной разностью потенциалов 15 В: ЭБСЗ-ТСТ-30-15-У2

Основные технические характеристики

Наименование технической характеристики Значение
Максимальная рассеиваемая мощность, Вт 150
Диапазон значений стабилизируемого тока, А 0,5…30 1
Максимальный ток в течение 10 мин, А 32 2
Минимальная разность потенциалов в режиме стабилизации тока, В 0,1 3
Максимальная разность потенциалов в режиме стабилизации тока, В 15 4
Максимальная погрешность стабилизации установленного тока, % 2,5 5
Диапазон значений стабилизируемой разности потенциалов, В 0,5…12
Максимальная погрешность стабилизации установленной разности потенциалов, % 2,5
Минимальная разность потенциалов для работы встроенного индикатора, В 0,4
Напряжение срабатывания защиты от повышения напряжения, В 16
Максимальная погрешность индикации напряжения и тока, %  5
Температура срабатывания защиты от перегрева, °С плюс 70 6
Максимальное обратное напряжение, В 100
Максимальный обратный ток, А 0,4
Климатическое исполнение по ГОСТ 15150, при этом: У2
— температурный диапазон эксплуатации, °С минус 45…плюс 60 7
— относительная влажность воздуха при температуре 25 °С, % до 98
— атмосферное давление, кПа 84,0 до 106,7
— эксплуатация в атмосфере типов I и II
Минимальная температура транспортирования и хранения, °С минус 50
Габаритные размеры корпуса (без учета радиатора), мм, не более 255х146х83
Габаритные размеры
(с учетом радиатора8 и органов управления), мм, не более
600х170х110
Масса, кг, не более 4



  1. При условии, что разность потенциалов на клеммах ЭБСЗ не менее 250 мВ, температура радиатора не превышает 70° С, а рассеиваемая мощность не превышает 150 Вт.
  2. При условии, что разность потенциалов на клеммах ЭБСЗ не менее 270 мВ, температура радиатора не превышает 70° С, а рассеиваемая мощность не превышает 150 Вт.
  3. При указанном значении разности потенциалов на клеммах ЭБСЗ возможна регулировка тока до 2 А, при напряжении 0,15 В – до 10 А, при напряжении от 0,25 до 15 В – до 30 А.
  4. При условии, что температура радиатора не превышает 70° С, а рассеиваемая мощность не превышает 150 Вт.
  5. В диапазоне разности потенциалов на клеммах ЭБСЗ от 0,25 до 15 В и при отсутствии влияния срабатывания защит.
  6. Контролируется температура радиатора в непосредственной близости от силовых элементов. Периферийные участки радиатора могут иметь меньшую температуру.
  7. С ростом значения окружающей температуры максимально возможный ток и максимально возможная рассеиваемая мощность ЭБСЗ будут автоматически снижаться до значений, при которых температура радиатора не превысит 70 °С.
  8. В зависимости от условий эксплуатации, по запросу и по согласованию с Заказчиком, радиатор ЭБСЗ может иметь иные размеры.
