Дистанционный контроль

и управление катодной защитой

ПКМ-ТСТ-СКЗ

Описание ПКМ-ТСТ-СКЗ

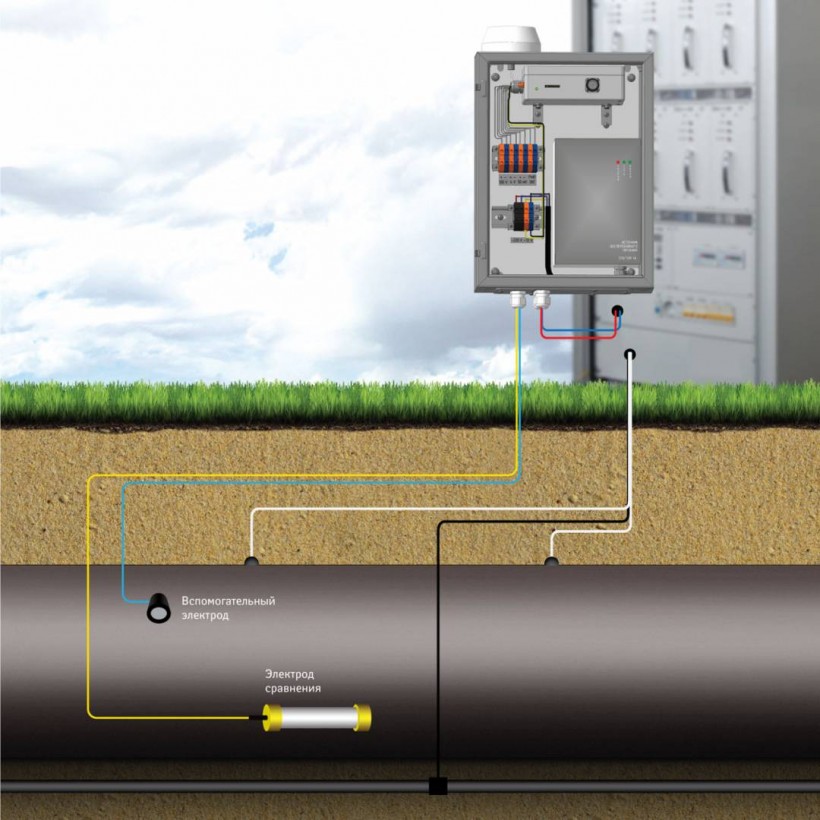

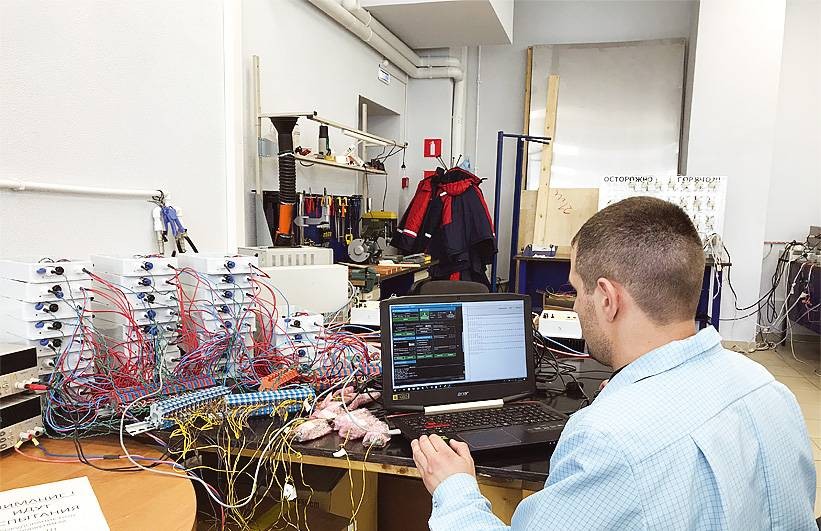

ПКМ-ТСТ-СКЗ предназначена для интеграции любых цифровых и аналоговых станций катодной защиты (СКЗ) и установок дренажной защиты (УДЗ), не имеющих функции дистанционного контроля и управления, в систему коррозионного мониторинга.

Функции ПКМ-ТСТ-СКЗ при работе с аналоговыми СКЗ и УДЗ

  • измерение аналоговых сигналов внутренних и внешних цепей СКЗ и УДЗ;
  • прием и обработка сигналов от датчиков;
  • передача тревожных сообщений при срабатывании датчиков и при выходе контролируемых параметров за предустановленные пределы;
  • выработка управляющих сигналов.

Функции ПКМ-ТСТ-СКЗ при работе с цифровыми СКЗ и УДЗ

  • передача данных и прием команд управления по последовательному интерфейсу RS-485;
  • передача данных и прием команд управления по беспроводным каналам связи;
  • передача тревожных сообщений при срабатывании датчиков и при выходе контролируемых параметров за предустановленные пределы.

Кроме контроля и управления СКЗ и УДЗ, подсистема позволяет осуществлять удаленный мониторинг параметров ЭХЗ в месте установки.

Характеристики каналов измерения и управления

Параметр Значение
Выходное напряжение СКЗ (напряжение «труба-рельс УДЗ») 0…100 В
Выходной ток СКЗ (падение напряжения на шунте 75 мB) 50/100 A
Ток отведения УДЗ ± 500 A
Входное напряжение СКЗ 0…300 В
Потребляемый СКЗ ток 0…25 А
Поляризационный потенциал сооружения ± 3 В
Суммарный потенциал «сооружение – электрод сравнения до 4-х каналов» ± 30 В
Переменное напряжение «сооружение – электрод сравнения» 0…100 В
Постоянный ток «сооружение – вспомогательный электрод» ± 50 мА
Переменный «ток сооружение – вспомогательный электрод» 0…50 мА
Токовая петля (3 канала) 0…20 (4…20) мА
Время работы СКЗ 0…500 000 ч
Канал «Регулировка» 0…10 В
Канал «Регулировка» 4…20 мА
Канал «Управление режимами» 24/0,5 В/А
Канал «Телеуправление» 24/0,5 В/А
