ПКМ-ТСТ-КонтКорр-М

Подсистемы коррозионного мониторинга ПКМ-ТСТ

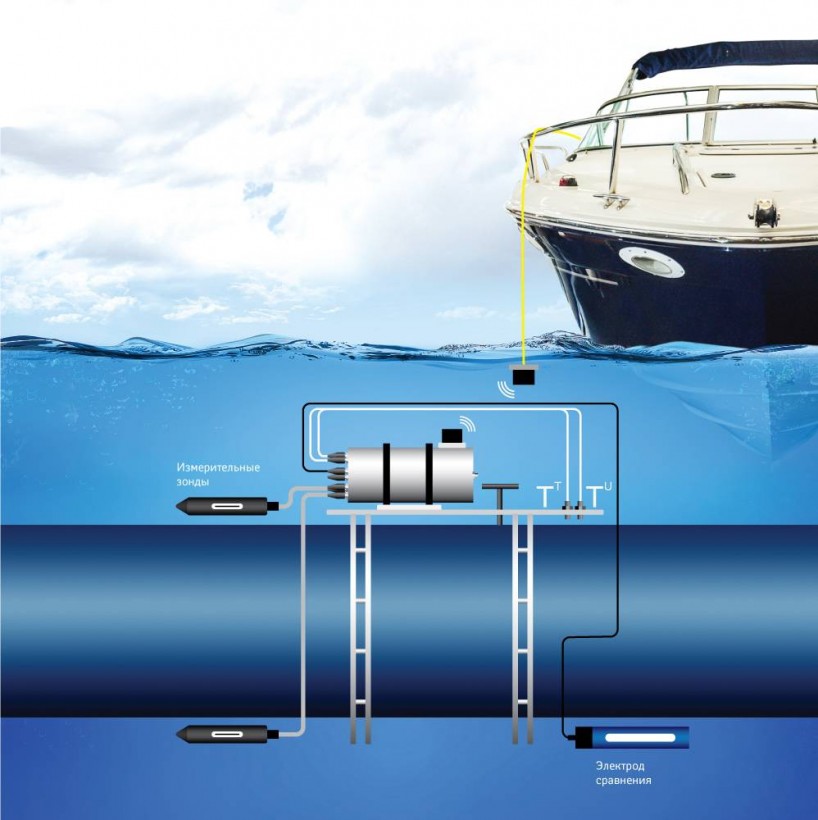

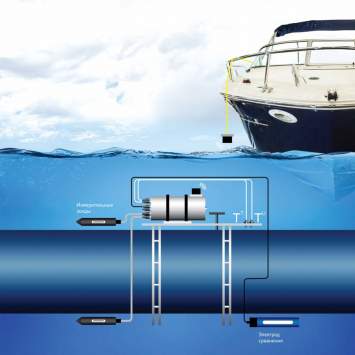

Схема установки ПКМ-ТСТ-КонтКорр-М Схема установки ПКМ-ТСТ-КонтКорр-М

ПКМ-ТСТ-КонтКорр-М

Подсистема коррозионного мониторинга ПКМ-ТСТ-КонтКорр-М (cовместная разработка ЗАО «Трубопроводные системы и технологии» с ООО «Газпром ВНИИГАЗ» и ЗАО «КАТОДЪ») предназначена для удаленного мониторинга параметров коррозионной ситуации на подводных стальных трубопроводах по беспроводным каналам связи (гидро­акустическому и GSM).

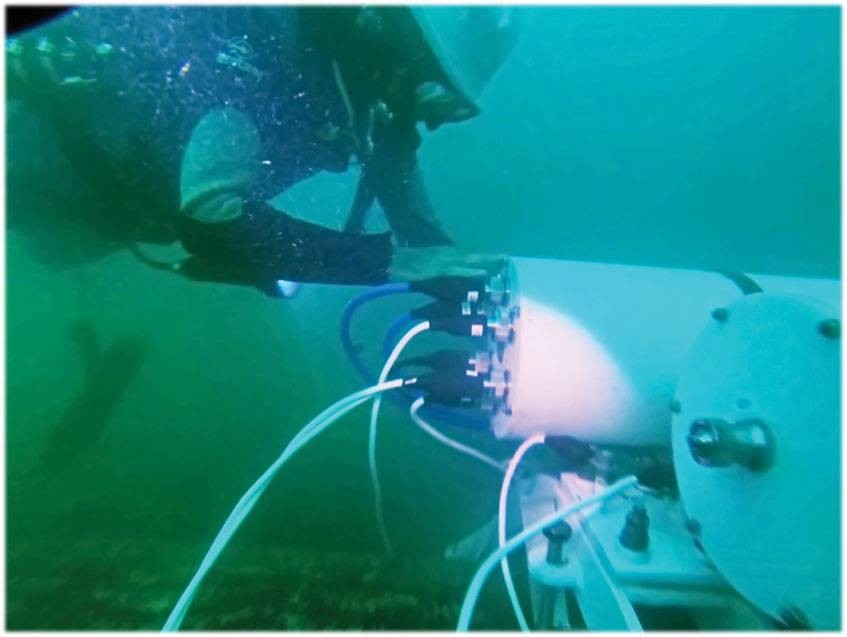

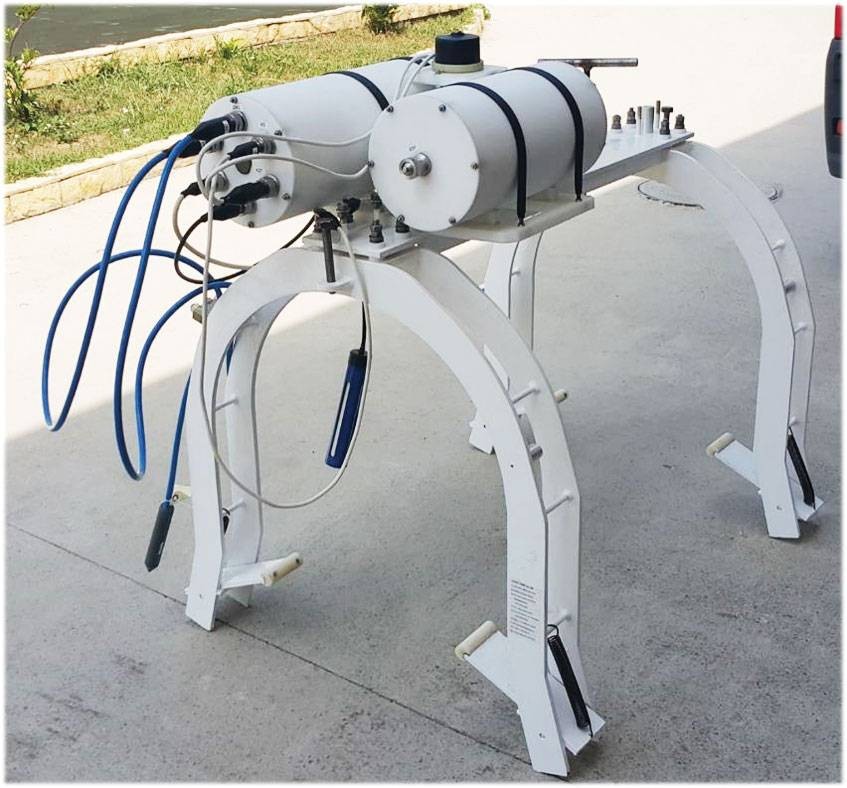

Общий вид ПКМ-ТСТ-КонтКорр-М Общий вид ПКМ-ТСТ-КонтКорр-М

Принцип действия

Подводный контроллер считывает контро-лируемые параметры с подключенных к нему датчиков, зондов и электродов и сохраняет их в энергонезависимой памяти согласно предустановленному расписанию измерений. Далее, согласно предустановленному распи­са­нию передачи данных, посредством гидро-акустических модемов подвод­ный контроллер передаёт накопленные данные на контроллер, расположенный на корабле или на буе. Далее этот контроллер по каналу связи GSM ретранслирует полученные данные на сервер мониторинга ЛУС-ТСТ.

Основные технические характеристики ПКМ-ТСТ-КонтКорр-М

Параметр Значение
Скорость коррозии, 2 канала 0,001…10 мм/год
Поляризационный потенциал сооружения 0… ±3 В
Суммарный потенциал на сооружении относительно электрода сравнения 0… ±100 В
Переменное напряжение на сооружении относительно электрода сравнения 0… 100 В
Постоянный / переменный ток
«сооружение – контрольная пластина измерительного зонда»
0…300 мА
Ток локального протектора, до 2-х каналов 0…±1 А
Время автономной работы подводного контроллера 5 лет
