Контроль скорости коррозии

ПКМ-ТСТ-КонтКорр

Подсистемы коррозионного мониторинга ПКМ-ТСТ

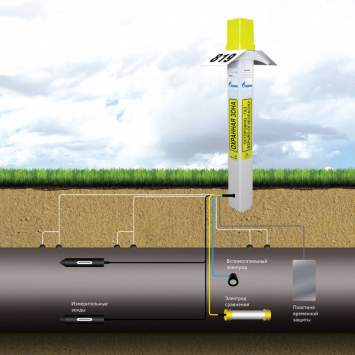

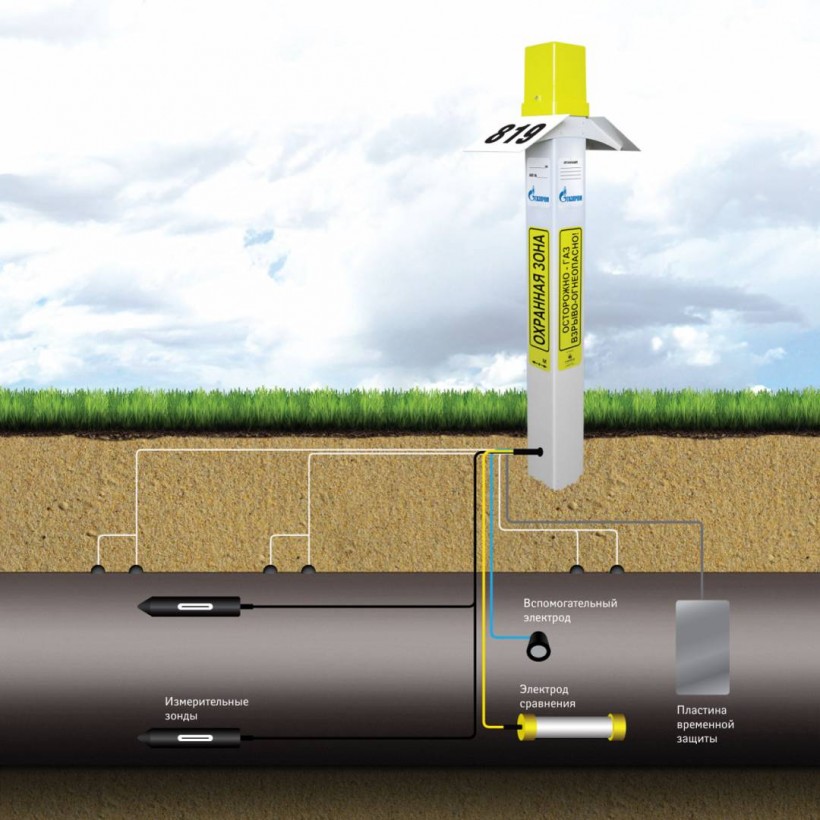

Схема установки ПКМ-ТСТ-КонтКорр Схема установки ПКМ-ТСТ-КонтКорр

ПКМ-ТСТ-КонтКорр

ПКМ-ТСТ-КонтКорр – подсистема для измерения скорости коррозии и одновременно широкого спектра электрических параметров защищаемого объекта.
Измерение скорости коррозии и электрических параметров производится с помощью зонда со стальной контрольной пластиной, имитирующей дефект изоляционного покрытия трубопровода площадью 1 кв.см.
Подсистема имеет в своем составе блок защиты измерительных входов от импульсных перегрузок по напряжению и току.

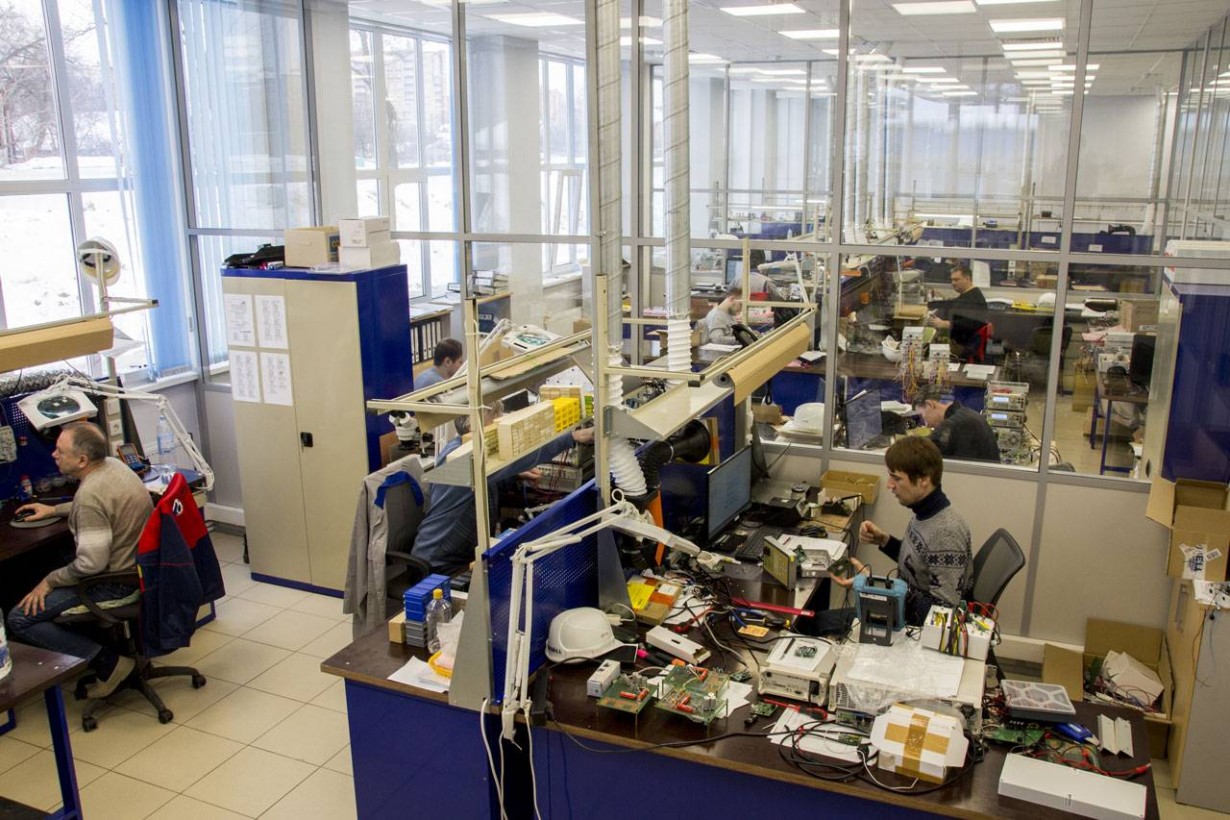

Производство ПКМ-ТСТ Производство ПКМ-ТСТ

Принцип действия

Определение скорости коррозии основано на зависимости сопротивления контрольной пластины измерительного зонда, подвергающейся коррозии в грунте, от ее толщины. Контрольная пластина одновременно служит электродом, относительно которого измеряются токи и рассчитываются их плотности. Пластина может иметь различную толщину.


Контролируемые параметры ПКМ-ТСТ-КонтКорр®

Параметр Значение
Скорость коррозии 0,001… 50 мм/год
Поляризационный потенциал сооружения 0…± 3 В
Суммарный потенциал «сооружение – электрод сравнения» 0…± 30 В
Переменное напряжение на сооружении относительно электрода сравнения 0…100 В
Постоянный ток «сооружение – контрольная пластина измерительного зонда» 0…± 50 мА
Переменный ток «сооружение – контрольная пластина измерительного зонда» 0…50 мА
Ток через реостатный блок совместной защиты (БСЗ), до 2-х каналов 0…± 50 А
Падение напряжения на токоизмерительных выводах (для оценки качества изоляции) 0…1 мВ
Сопротивление между трубопроводом и защитным кожухом 0…1 кОм

Дочерняя компания MetriCorr Aps

Измерительные зонды и контроллеры для подсистемы коррозионного мониторинга ПКМ-ТСТ-КонтКорр® производятся по технологии компании MetriCorr Aps., которая с 2015 года входит в группу компаний ЗАО «Трубопроводные системы и технологии». Компания MetriCorr Aps была основана в 2002 году после многолетних исследований процессов коррозии подземных стальных трубопроводов, которые проводились в тесном сотрудничестве со специалистами нефтяной и газовой промышленности в Европе. Эти исследования охватывали десятки крупных проектов, связанных с различными аспектами проблем диагностики и предотвращения коррозии.

Сегодня MetriCorr Aps является одной из наиболее авторитетных компаний в мире, осуществляющих научно-исследовательскую деятельность и разработку комплексных решений в области мониторинга и оценки рисков коррозии промышленных подземных стальных сооружений. Руководители компании являются признанными экспертами в данной области и занимают официальные должности в NACE (северно-американской национальной ассоциации по коррозии) и в европейском комитете по стандартизации в области защиты от коррозии.

Ключевая компетенция компании – разработка оборудования для мониторинга скорости коррозии и специализированного аналитического программного обеспечения, в частности, для комплексного сбора и обработки данных о коррозионных процессах, связанных с блуждающими и наведенными переменными токами.
