Контрольно-измерительные пункты, изготовленные

по ТУ 3435-008-93719333-2012

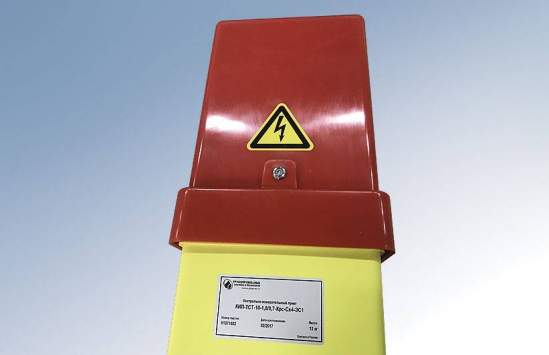

Контрольно-измерительные пункты (КИП)

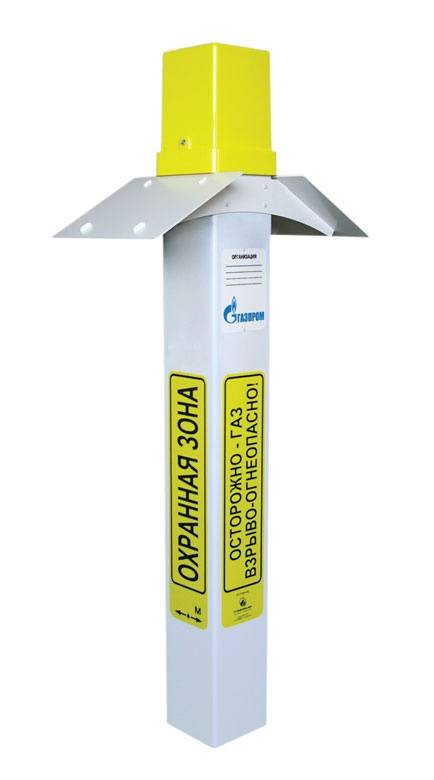

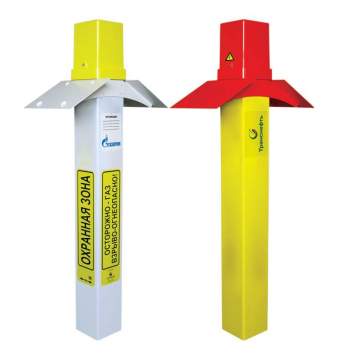

Контрольно-измерительный пункт конструктивно состоит из стойки квадратного сечения 200 мм и закрепленного на ней клеммного терминала. Дополнительно комплектуется километровым знаком, позволяющим визуально контролировать трассу трубопровода с воздуха.

Стойка

Стойка изготавливается из поливинилхлорида (ПВХ). Применяемые материалы специально предназначены для эксплуатации на открытом воздухе во всех климатических зонах. Стойка оснащена анкерным устройством, препятствующим свободному изъятию контрольно-измерительного пункта из грунта.

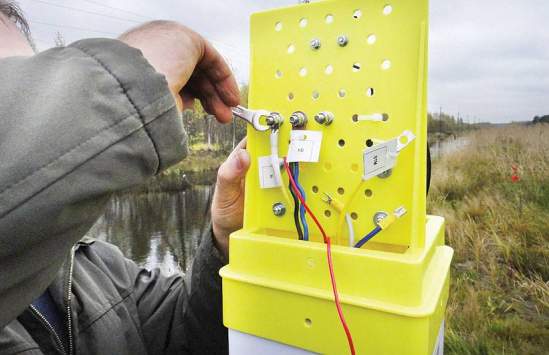

Монтаж кабелей на клеммной панели Монтаж кабелей на клеммной панели

Клеммный терминал

Клеммный терминал изготовлен из поликарбоната и предназначен для установки до 44 контактных зажимов на одной клеммной панели. Возможна установка двух клеммных панелей. Контактные зажимы изготовлены из нержавеющей стали или латуни. Для исключения несанкционированного доступа клеммный терминал имеет крышку с запирающим устройством.

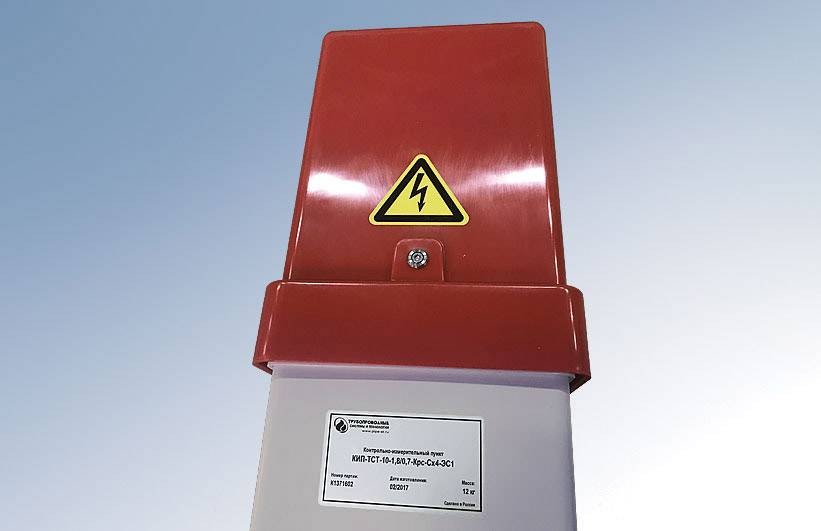

Запирающее устройство Запирающее устройство

Маркировка и предупреждающие (информационные) надписи

Маркировка и предупреждающие (инфор­мационные) надписи выполнены на самоклеющейся пленке методом термо­трансферной печати. Для повышения стойкости маркировки и надписей к воздействию ультрафиолетового излучения
применяется наружное ламинирование специальной защитной пленкой. Стойкость маркировки и надписей не менее 15 лет.

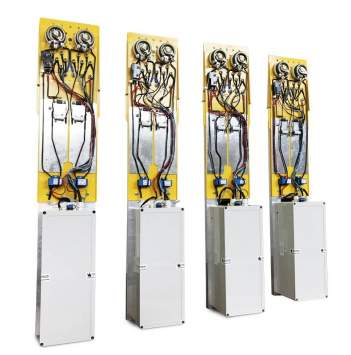

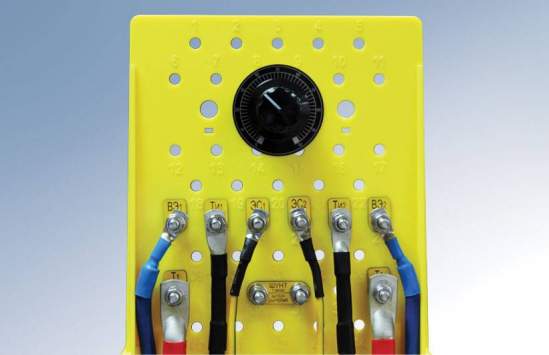

Клеммная панель с одноканальным БСЗ-10А Клеммная панель с одноканальным БСЗ-10А

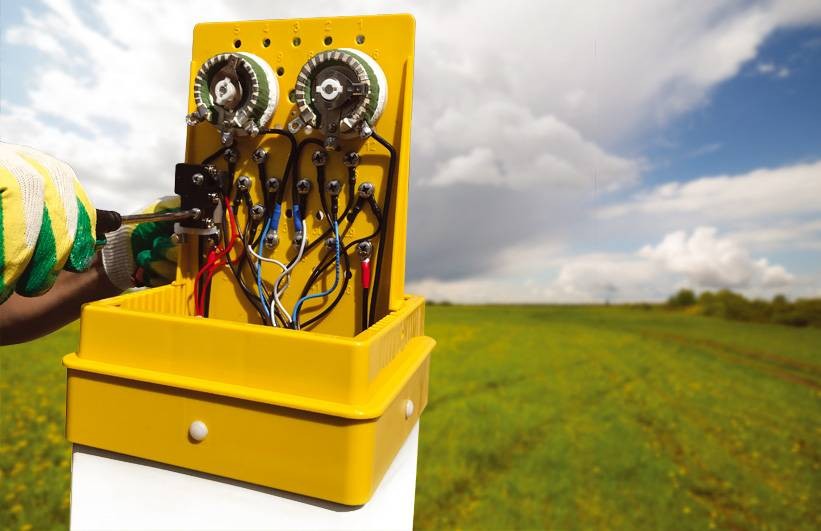

Контрольно-измерительный пункт совмещенный с блоком совместной защиты БСЗ(Р)

Применение силовых реостатов позволяет производить плавную регулировку сопротивления каналов без использования электрических перемычек, не отключая станции катодной защиты. Встроенный измерительный шунт позволяет определять величину тока канала с помощью милливольтметра.

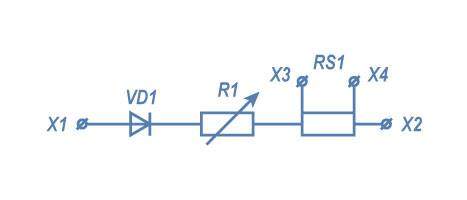

Электрическая схема канала БСЗ(Р)

  • Х1 …Х4 – контактные зажимы
  • VD1 – диод
  • R1 – реостат
  • RS1 – измерительный шунт

Технические характеристики

Максимальный электрический ток Диапазон регулирования электрического сопротивления реостата Число каналов регулирования

0…30 Ом 1…4
10А 0…0,5 Ом 1…4
14А 0…0,5 Ом 1…4
25А 0…0,25 Ом 1
34А 0…0,25 Ом 1

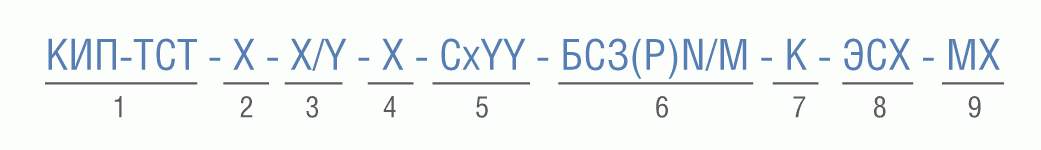

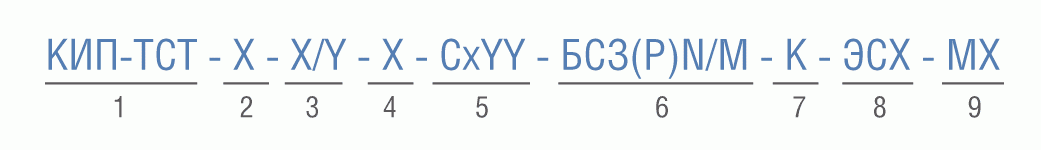

Структура условного обозначения контрольно-измерительного пункта



1 – наименование изделия и компания-производитель.

2 – количество контактных зажимов (измерительных и силовых).

3 – размер КИП:

  • «1,8/0,7» – высота надземной части 1,8 м, заглубление в грунт – 0,7 м;
  • «1,8/1,2» – высота надземной части 1,8 м, заглубление в грунт – 1,2 м.

4 – цвет крышки клеммного терминала:

  • «Жлт» – желтый;
  • «Крс» – красный;
  • «Син» – синий;
  • «Зел» – зеленый.

5 – символы «Сх» и «YY» – номер схемы электрических соединений в соответствии с приложением А ТУ 3435-008-93719333-2012 (при отсутствии заказа кабельной продукции – не указывается). В случае применения бронированного кабеля типа ВБбШв номер схемы дополняется аббревиатурой «Бр» (в остальных случаях – не указывается). При заказе по специальной схеме электрических соединений в графе вместо СхYY необходимо указать «СП» и приложить схему в виде отдельного документа.

6 – символы «БСЗ(Р)» – блок совместной защиты БСЗ (реостатный) (при отсутствии – не указывается):

  • N – количество каналов БСЗ(Р);
  • M – номинальный ток канала БСЗ(Р), А.

7 – «К» – наличие километрового знака (при отсутствии – не указывается).

8 – «ЭСХ» – наличие комплекта электродов, состоящего из электрода сравнения и вспомогательного электрода, где символ «Х» -количество комплектов в схеме.

9 – «МХ» – наличие комплекта маркерных накладок, где символ «Х» – наружный диаметр трубопровода, мм (при отсутствии – не указывается).
