Контрольно-измерительные пункты, изготовленные

по ТУ 3435-002-93719333-2009

Контрольно-измерительные пункты (КИП)
Контрольно-измерительный пункт конструктивно состоит из стойки и закрепленного на ней клеммного терминала. Дополнительно комплектуется километровым знаком, позволяющим визуально контролировать трассу трубопровода с воздуха.

Стойка

Стойка по требованию заказчика может быть изготовлена из поливинилхлорида (ПВХ) или металла. Применяемые материалы предназначены для эксплуатации на открытом воздухе во всех климатических зонах. Стойка оснащена анкерным устройством, препятствующим свободному изъятию контрольно-измерительного пункта из грунта.

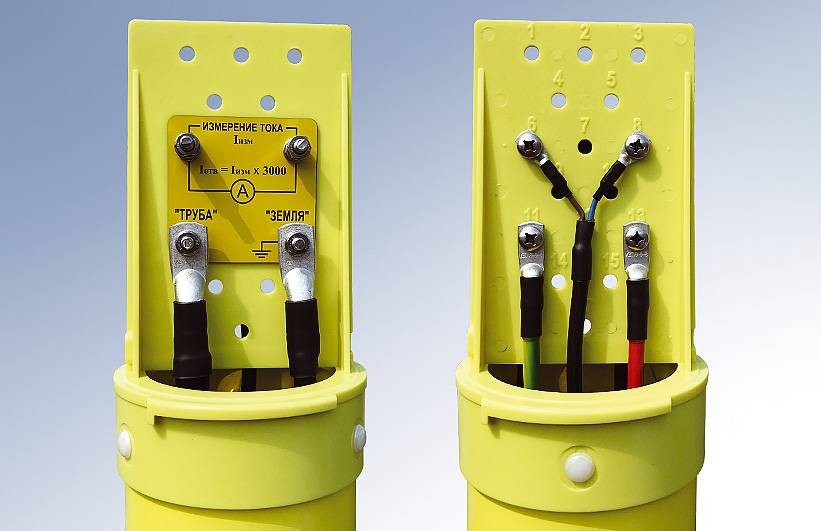

Клеммная панель КИП со стойкой круглого сечения Клеммная панель КИП со стойкой круглого сечения

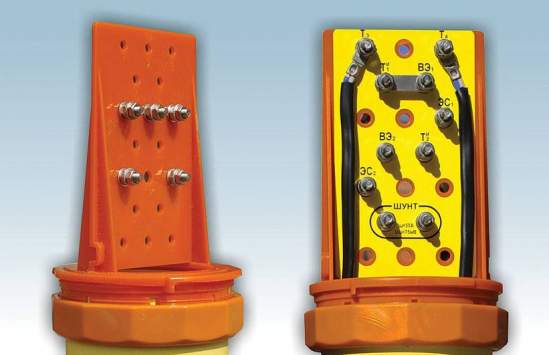

Клеммный терминал

Клеммный терминал изготовлен из поликарбоната и предназначен для установки до
18 контактных зажимов. Контактные зажимы изготовлены из нержавеющей стали или латуни. Для исключения несанкционированного доступа клеммный терминал имеет крышку с запирающим устройством.

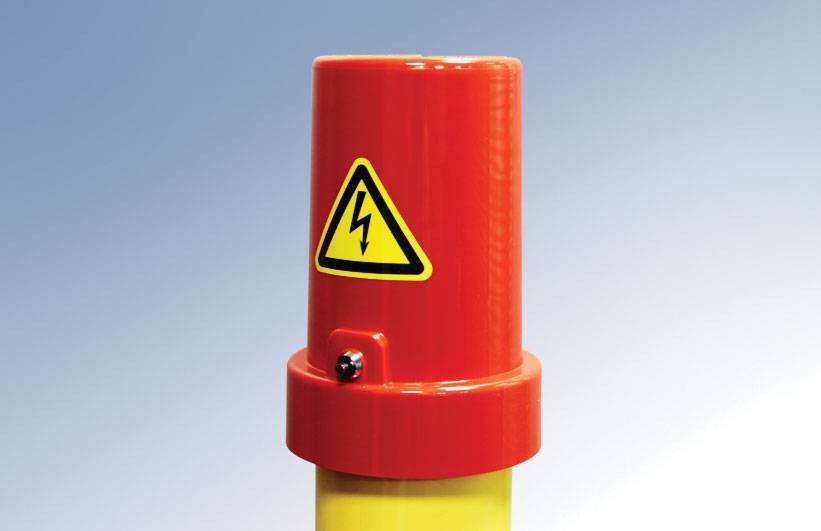

Крышка клеммного терминала  с запирающим устройством Крышка клеммного терминала с запирающим устройством

Маркировка и предупреждающие надписи

Маркировка и предупреждающие (информационные) надписи выполнены на самоклеящейся пленке методом термотрансферной печати. Для повышения стойкости маркировки и надписей к воздействию ультрафиолетового излучения применяется наружное ламинирование специальной защитной пленкой. Стойкость маркировки и надписей не менее 15 лет.

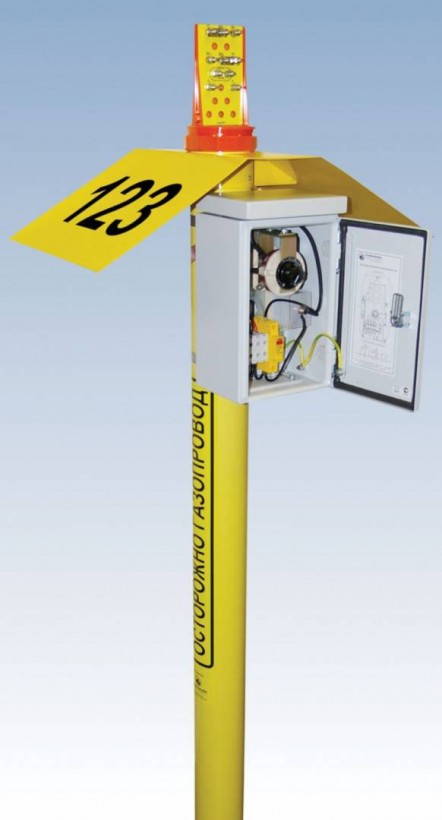

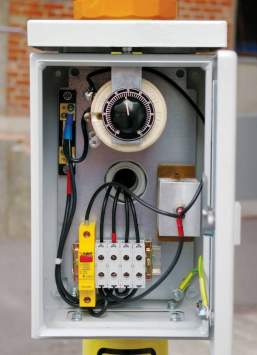

Контрольно-измерительный пункт совмещенный с блоком совместной защиты БСЗ(Р)

Применение силовых реостатов позволяет производить плавную регулировку сопротивления каналов без использования электричес­ких перемычек, не отключая станции катодной защиты. Встроенный измерительный шунт позволяет определять величину тока канала с помощью милливольтметра. Защита БСЗ(Р) от атмосферных перенапряжений обеспечивается устройством грозозащиты (варистором).

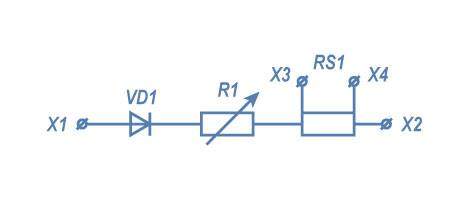

Электрическая схема канала БСЗ(Р)

  • Х1 …Х4 – контактные зажимы
  • VD1 – диод
  • R1 – реостат
  • RS1 – измерительный шунт

Технические характеристики

Максимальный электрический ток Диапазон регулирования электрического сопротивления реостата Число каналов регулирования

0…30 Ом 1…n
10А 0…0,5 Ом 1…n
14А 0…0,5 Ом 1…n
25А 0…0,25 Ом 1…n
34А 0…0,25 Ом 1…n

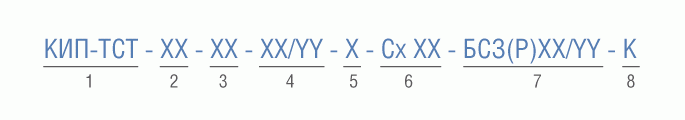

Структура условного обозначения контрольно-измерительного пункта

1 – наименование/торговая марка контрольно-измерительного пункта.

2 – количество измерительных клемм.

3 – количество силовых клемм.

4 – XX – высота нижней грани клеммного терминала над уровнем грунта, м /YY – уровень заглубления стойки в грунт, м.

5 – X – материал стойки контрольно-измерительного пункта:

  • П – стойка из поливинилхлорида (ПВХ);
  • С – стойка из стеклопластика;
  • М – металлическая стойка.

6 – номер схемы электрических соединений в соответствии с ТУ 3435-002-93719333-2009 (при отсутствии заказа кабельной продукции и других комплектующих – не указывается). При заказе по специальной схеме электрических соединений в графе вместо Сх XX необходимо указать СП и приложить схему в виде отдельного документа. В случае применения бронированного кабеля типа ВБбШв номер схемы дополняется аббревиатурой Бр (в остальных случаях – не указывается).

7 – БСЗ(Р) – блок совместной защиты (реостатный) (при отсутствии – не указывается):

  • XX – количество каналов БСЗ(Р);
  • YY – номинальный ток канала БСЗ(Р), А.

8 – наличие километрового знака (при отсутствии – не указывается).

По требованию заказчика контрольно-измерительные пункты комплектуются дополнительным оборудованием для электрохимической защиты трубопроводов (электродами сравнения, вспомогательными электродами, индикаторами скорости коррозии и т.д.).
