Подсистемы коррозионного мониторинга ПКМ-ТСТ

Анализ и представление данных

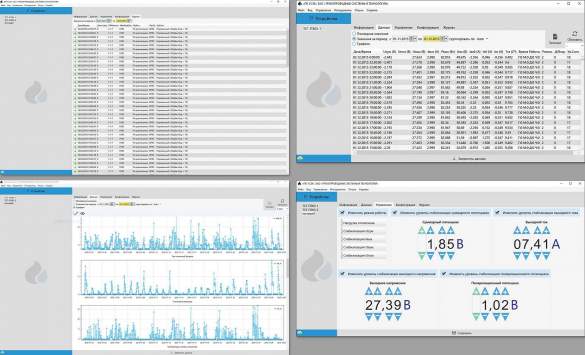

Визуализация данных, формирование таблиц, графиков и отчетов осуществляется с помощью клиентской части программного обеспечения локальной узловой станции ЛУС-ТСТ.

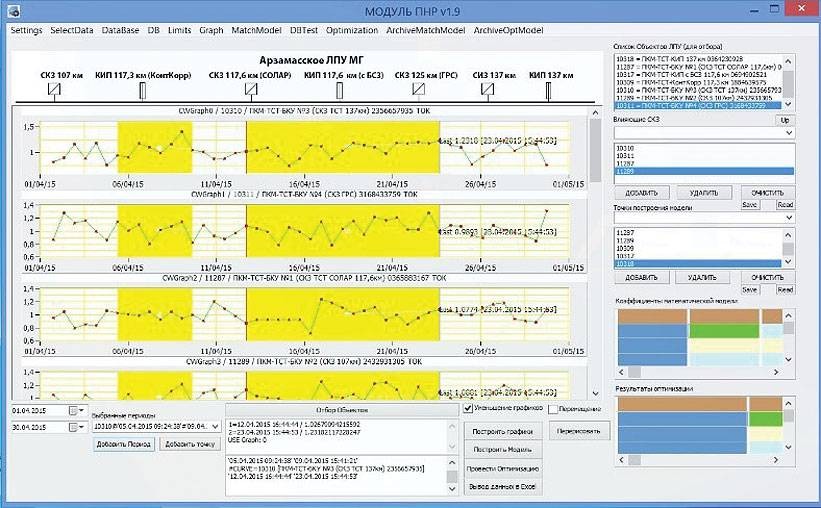

Программное обеспечение позволяет производить сопоставление данных скорости коррозии и всего спектра параметров коррозионной ситуации на одной оси.

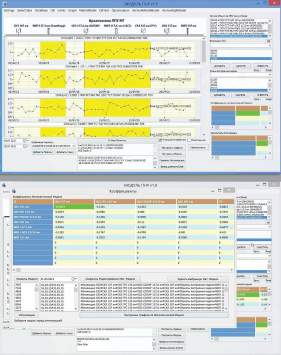

Программное обеспечение «Страж»

Программное обеспечение «Страж» расширяет базовый функционал локальных узловых станций ЛУС-ТСТ в подсистемах коррозионного мониторинга ПКМ-ТСТ и обеспечивает решение следующих основных задач:

  • определение оптимальных текущих и возможных режимов работы СКЗ, в том числе по принципу «что будет, если» в зависимости от различных нештатных ситуаций, связанных с действиями персонала (установка заведомо неправильных значений или значений, которые невозможно достичь и др.) или внешних факторов (выход из строя, пропадание питания и т.п.);
  • определение возможности отключения СКЗ или возможности оптимизации выходных параметров;
  • расчет параметров защиты при отключении СКЗ;

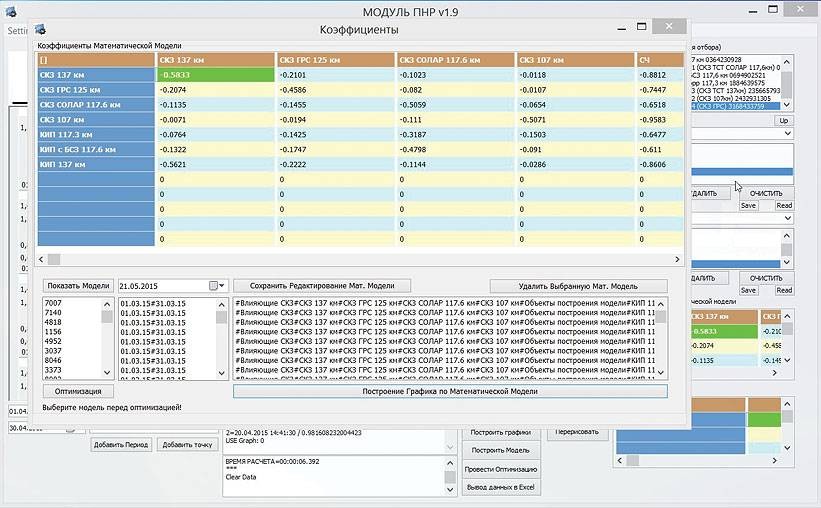

  • расчет оптимальных параметров защиты – определение защитных потенциалов на участках газопровода в зависимости от режимов работы СКЗ;
  • слежение за медленным (сезонным) изменением характеристик системы «земля-труба»;
  • определение зависимостей защитных потенциалов по трассе газопровода или промышленной площадки от режимов работы СКЗ;
  • определение зависимостей поляризационного потенциала (критерий защищенности) от защитного потенциала в каждой точке в зависимости от режимов работы СКЗ;
  • оценка зависимостей совокупного влияния внешних факторов на коррозию;
  • мониторинг (автоматическое обнаружение тенденций) изменения характеристик системы «труба-земля». Адаптация модели системы «труба-земля» по эксплуатационным данным;
  • причинно-следственное и логико-вероятностное моделирование для планирования мероприятий ТОиР в зависимости от технического состояния участков трубопровода;
  • прогнозирование состояния участков трубопровода и оборудования СКЗ для проведения ТОиР;
  • поддержка принятия и контроль диспетчерских решений.

В части визуализации данных и генерации отчетных форм ПО «Страж» обеспечивает:

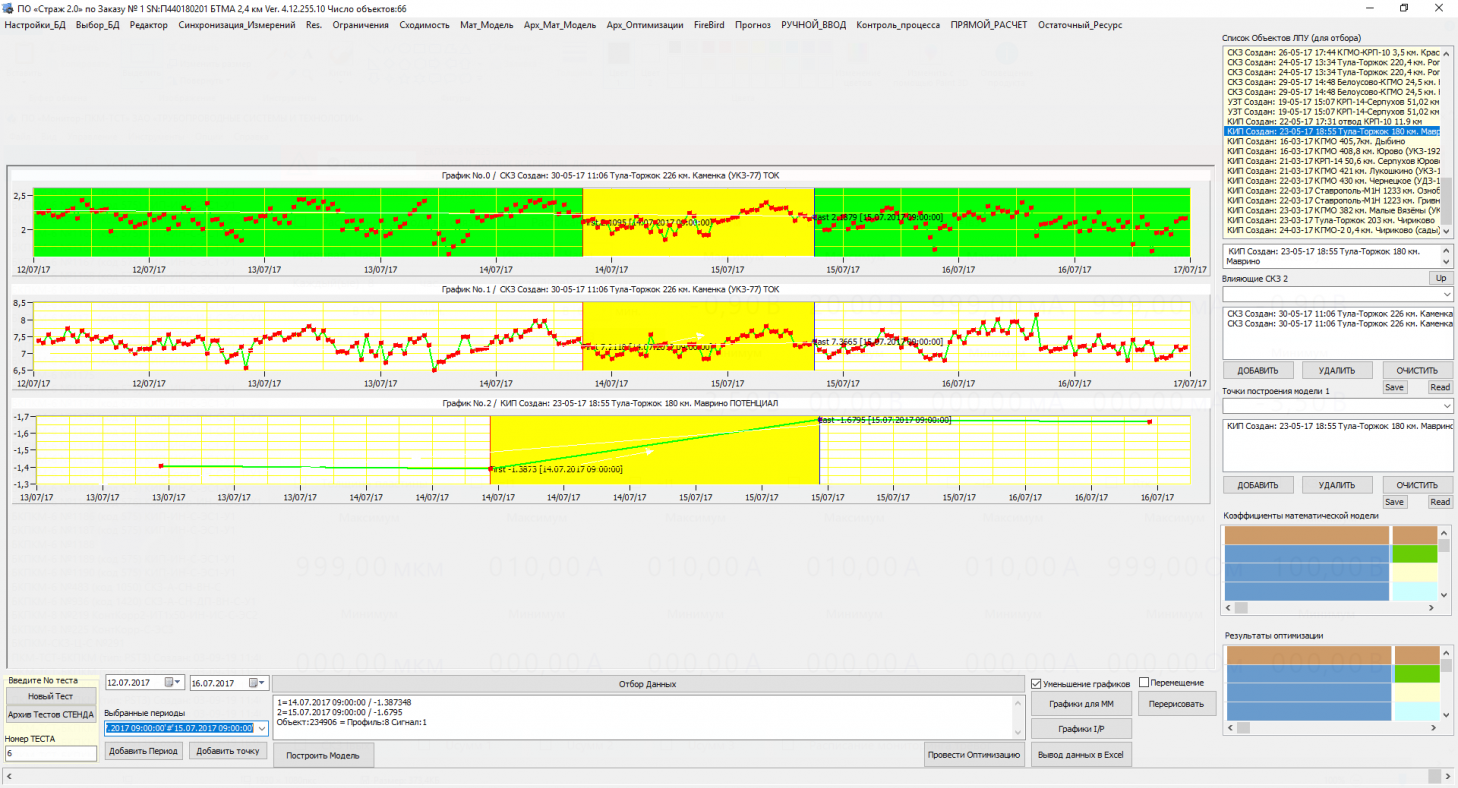

  • отображение технологической схемы с нанесенными точками контроля, объектами регулирования, измеряемыми параметрами; графиков – текущих и прогнозных значений; трендов изменения во времени; точек выхода на недопустимые значения;
  • трехмерное распределение защитного потенциала на площадных объектах (многониточных трубопроводах, КС, КРП, ПХГ);
  • обеспечение совместного представления данных на временной оси и/или оси трубопровода по различным разделам базы данных, для сопоставления результатов разных методов измерения;
  • графическое отображение оборудования и объектов противокоррозионной защиты на мнемосхемах в соответствии с СТО Газпром 2-1.13-317-2009;
  • генерация форм отчетностей.
