ПКМ-ТСТ-УЗТ

Подсистемы коррозионного мониторинга ПКМ-ТСТ

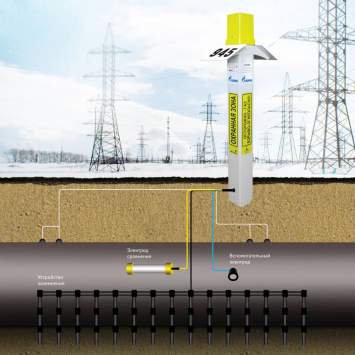

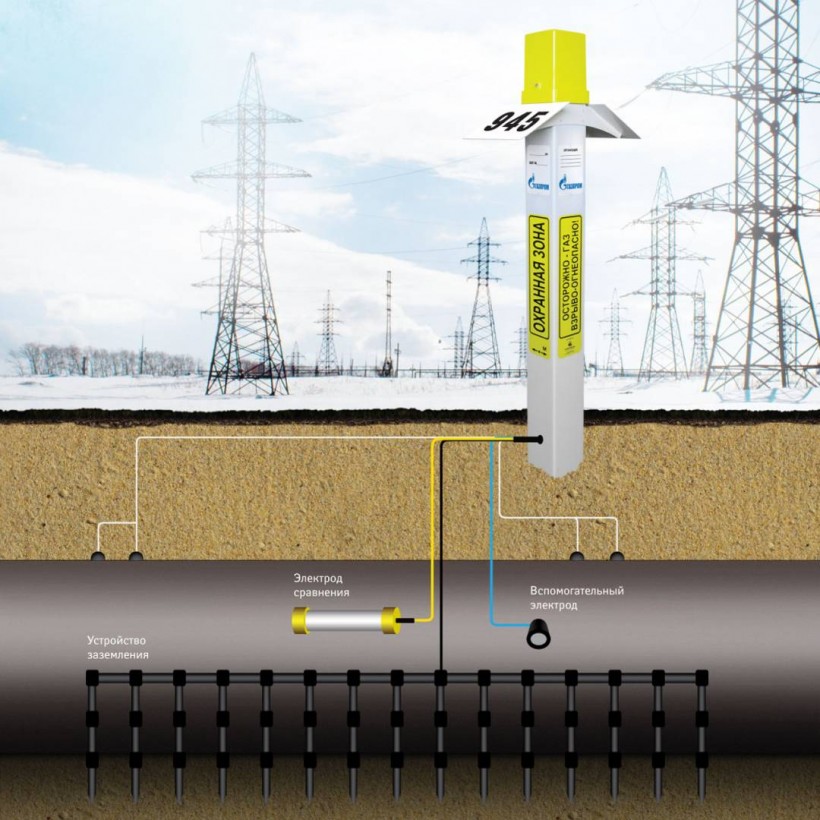

Схема установки ПКМ-ТСТ-УЗТ Схема установки ПКМ-ТСТ-УЗТ

Описание ПКМ-ТСТ-УЗТ

ПКМ-ТСТ-УЗТ – подсистема коррозионного мониторинга, которая представляет собой блок отведения наведенных на трубопровод переменного и постоянного токов, оснащенный контроллером и каналом передачи данных. Постоянный ток отводится при условии выхода напряжения на трубопроводе за пределы заданного диапазона.

Подсистема позволяет контролировать:

  • отводимые переменный и постоянный токи;
  • параметры коррозионной ситуации в месте установки.

Измерения параметров ЭХЗ производятся с помощью стального вспомогательного электрода площадью 1 кв. см.

Контролируемые параметры ПКМ-ТСТ-УЗТ

Параметр Значение
Отводимый постоянный/переменный ток 0…40 А
Поляризационный потенциал сооружения 0… ± 3 В
Суммарный потенциал «сооружение – электрод сравнения» 0… ± 30 В
Переменное напряжение «сооружение – электрод сравнения» 0… 100 В
Постоянный ток «сооружение – вспомогательный электрод» 0…± 50 мА
Переменный «ток сооружение – вспомогательный электрод» 0…50 мА
